Máquina de marcação rotativa por pontos vertical

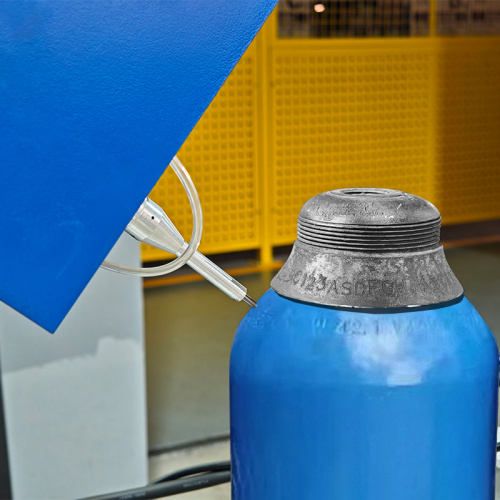

Esta máquina de marcação de pino rotativo vertical é um modelo principal da máquina de marcação Dot Peen, projetada especificamente para os ombros de cilindros de aço de pequeno a médio porte (5–50 L, 40–650 mm de comprimento, 10–250 mm de diâmetro e 0,1–50 kg). Ele integra o poderoso impacto de uma máquina de marcação pneumática com a filosofia de posicionamento em nível de mícron de uma máquina de marcação a laser em uma única arquitetura servo-rotativa: agulhas de carboneto de tungstênio de longa amplitude mantêm distorção zero das letras, mesmo em superfícies curvas, com uma única profundidade de impacto de 0,3–0,5 mm. Quer a marcação preceda a pintura ou vice-versa, ela deixa marcações permanentes e rastreáveis ​​que atendem a padrões rigorosos como DOT, ISO, GB e TÜV.

Para fornecedores de gás industrial de médio porte, com produção diária que muitas vezes atinge milhares de cilindros, esta máquina de marcação equivale a implantar um "cartão de identificação digital" legível para toda a vida no cilindro em seu "nascimento", fornecendo âncoras de dados livres de erros para enchimento, inspeção, logística e até mesmo recalls subsequentes.

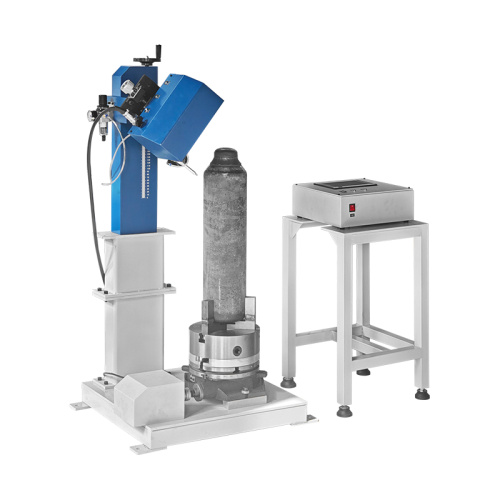

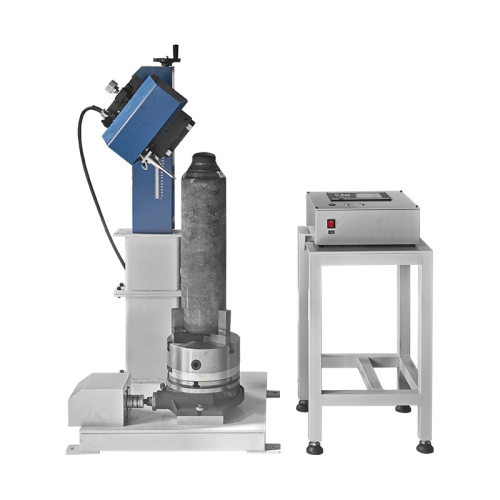

Toda a máquina adota um layout vertical, simplificando o processo de carregamento de três etapas "push-roll-lift" do sistema horizontal tradicional para um método "one-hook and fix" - reduzindo o trabalho de carregamento manual em 55%. Ele também pode se conectar perfeitamente a empilhadeiras, pontes rolantes, braços hidráulicos ou robôs de seis eixos, permitindo uma transição flexível de uma operação de três pessoas em turno único para uma fábrica não tripulada e com luzes apagadas. O controlador com tela sensível ao toque Thorx-6 montado na parede é separado da unidade principal por meio de um cabo de conexão rápida de aviação, com um cabo personalizável de 30 metros, permitindo que os engenheiros realizem colaboração entre várias máquinas, comutação de padrões e diagnósticos remotos em uma sala com ar condicionado. O módulo de alimentação da máquina de marcação pneumática incluso compartilha o mesmo circuito de segurança de 24 VCC com o sistema de posicionamento da máquina de marcação a laser de baixa potência, reduzindo o consumo de energia em 18%, o nível de ruído para <68 dB e estendendo o ciclo de manutenção de 500 horas para 2.000 horas. Um filtro simples de liberação rápida de 5 segundos e autolubrificação de um botão garantem que as agulhas de aço de tungstênio da máquina de marcação por pontos mantêm a nitidez em nível de mícron, mesmo após milhões de impactos.

Quer seja o ciclo JIT na linha de enchimento ou a base de armazenamento e transporte na alta névoa salina do litoral ou no frio extremo de -30°C no interior, esta máquina de marcação de pino rotativo de cilindro vertical, que integra três rotas técnicas principais, pode completar uma marca de "defeito zero" profunda, clara e não desbotada em 52 segundos, escrevendo uma promessa confiável para cada cilindro ao longo de seu ciclo de vida de 20 anos.
