Máquina de marcação rotativa com ponto de flange dividido

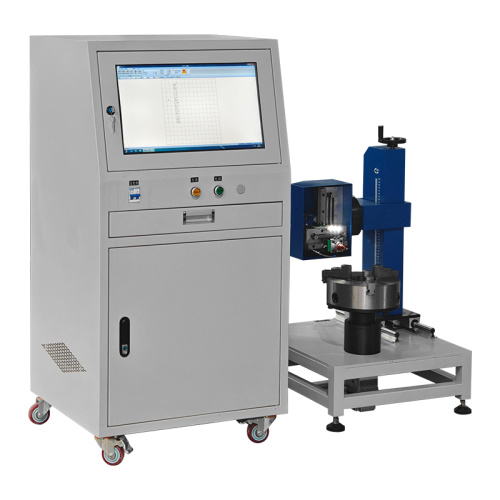

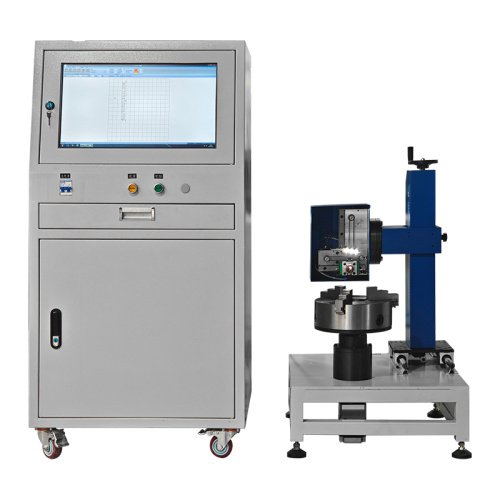

Esta máquina de marcação rotativa por ponto e ponto de flange de mesa dividida padrão combina a vantagem da profundidade da agulha de carboneto de tungstênio de uma "máquina de marcação por ponto" com o poderoso impacto de uma "máquina de marcação pneumática", enquanto usa um gabinete de controle de computador Thorx-7 independente para obter edição gráfica remota no nível de uma máquina de marcação a laser. Você pode deslocar a bancada de marcação ao lado da linha de produção, deixando o gabinete de controle em uma sala climatizada. Um único cabo Ethernet industrial de 10 metros conecta a máquina, e as alterações de imagem no local são simplesmente uma questão de leitura do código de barras. A eficiência é 30% maior do que as tradicionais máquinas de marcação pneumática integradas.

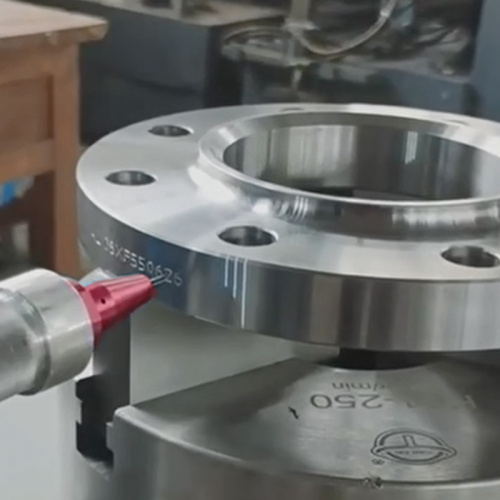

A configuração básica utiliza uma pinça rotativa de aperto manual que, com redutor, aciona facilmente flanges ou válvulas com peso de até 50 kg. Quando você precisar atualizar para ponte rolante, braço robótico ou carregamento de braço assistido, você pode substituí-lo perfeitamente por um módulo de fixação de cilindro ou adicionar um servo motor com uma taxa de redução maior, transformando instantaneamente esta máquina de marcação por pontos em uma máquina de marcação de "nível de tonelagem" para serviço pesado - até mesmo flanges de turbinas eólicas com vários metros de diâmetro podem ser permanentemente rastreados com uma profundidade de 360° de 0,3 mm em 120 segundos.

A máquina inteira fica em uma plataforma móvel, com trilhos de guia de parafuso manual para ajuste fino de ±100 mm e uma faixa de elevação com manivela manual no eixo Z de 200 mm para acomodar corpos de válvulas de alturas variadas. Para peças superdimensionadas, os eixos X, Y e Z podem ser atualizados para servo motores ou módulos adaptativos de cilindro, permitindo que a lógica de "alinhamento voador" comumente usada em máquinas de marcação a laser seja implementada pela primeira vez em uma máquina de marcação mecânica do tipo agulha. Esteja você substituindo uma linha de produção de máquina de marcação pneumática antiga ou reservando uma interface compatível para uma nova unidade de máquina de marcação a laser, esta máquina de marcação rotativa de ponto e ponto de flange de mesa dividida com 8 divisões pode usar o mesmo software Thorx-7 e a mesma biblioteca de acessórios para completar tarefas de marcação de "troca zero", de válvulas pequenas de 1 kg a flanges grandes de 10 t.
