Aplicações de safira, SiC e GaN

Safira (Al₂O₃ monocristalino) e carboneto de silício (SiC) são substratos essenciais para dispositivos eletrônicos, optoeletrônicos e ópticos de precisão de alto desempenho devido à sua alta dureza, condutividade térmica, inércia química e transparência óptica. No entanto, os métodos de processamento tradicionais muitas vezes levam a lascas, microfissuras e desgaste da ferramenta, afetando o rendimento e a velocidade de iteração. Portanto, o processamento a laser, com suas vantagens sem contato e de alta precisão, tornou-se uma solução central, permitindo processos como corte, corte em cubos e perfuração, transformando esses materiais difíceis de processar em componentes de alto valor.

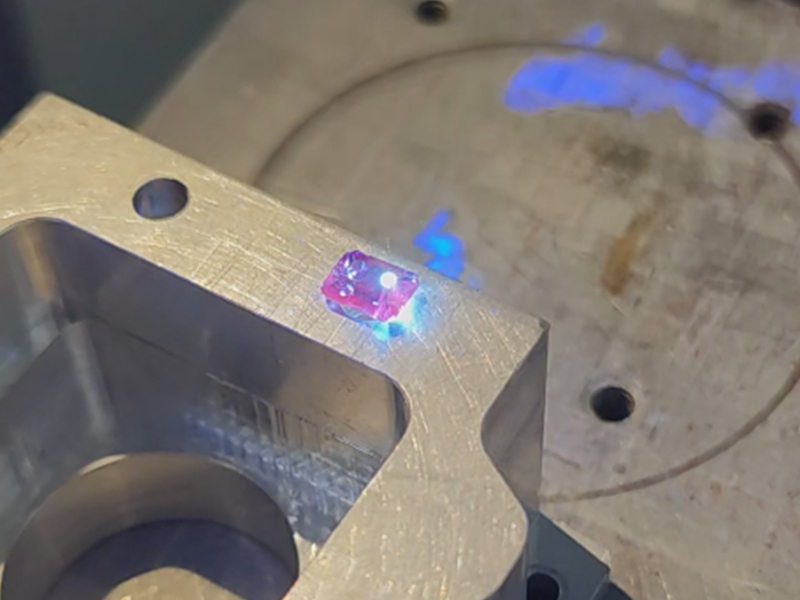

Microusinagem de Precisão e Processamento de Materiais

Lasers de fibra ultrarrápidos (picossegundos e femtossegundos) e de onda contínua (CW) ou ondas quase contínuas (QCW) de alta qualidade revolucionaram a microusinagem de safira e SiC. A vantagem fundamental reside na capacidade do laser de fornecer energia concentrada a uma região em microescala, seja através de ablação ultrarrápida com transferência de calor insignificante ou através de processos térmicos controlados. Esse recurso é fundamental para a fabricação de elementos sensores, canais microfluídicos e componentes ópticos especializados onde a qualidade da borda e a precisão dimensional são fundamentais.

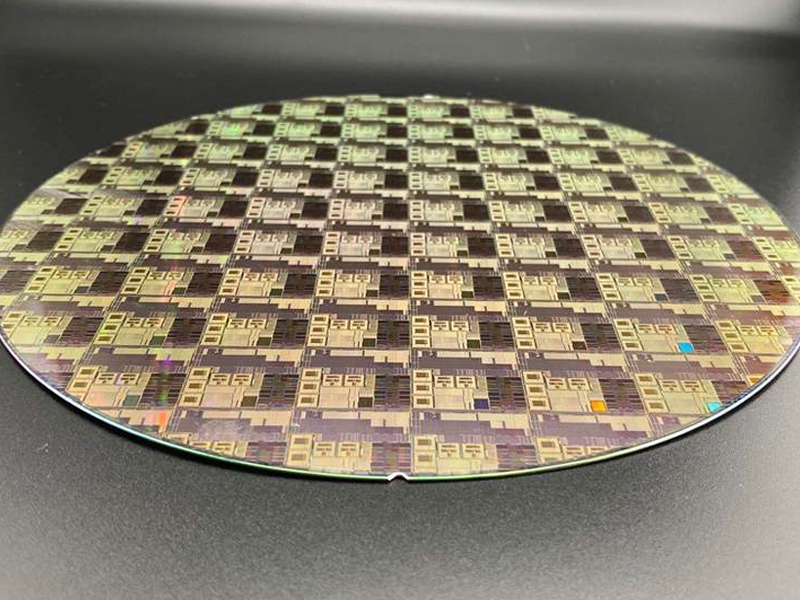

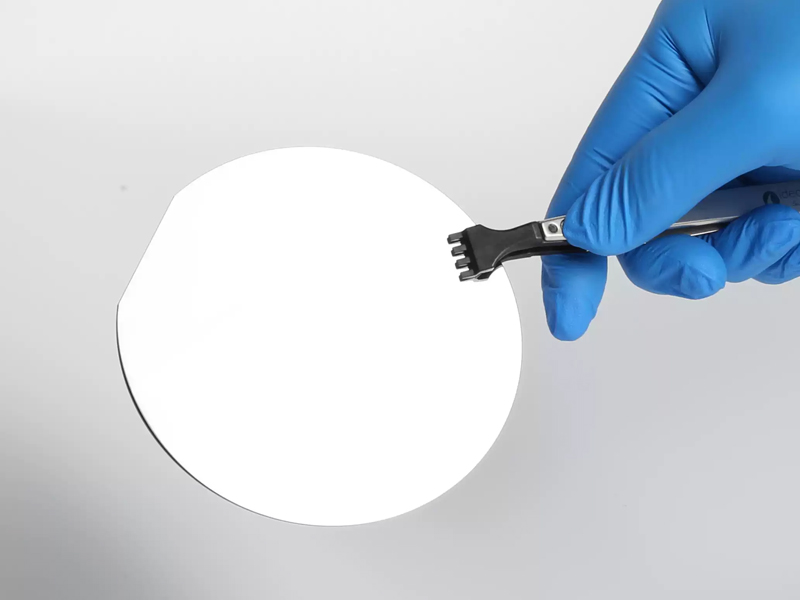

Corte e Singulação de Wafer: A Aplicação Industrial Central

Os métodos de corte a laser, como o corte furtivo (SD) e o corte por ablação a laser, tornaram-se padrões da indústria. O corte furtivo emprega um laser pulsado focado para formar uma camada modificada de defeitos subterrâneos dentro do material, seguido por uma etapa de expansão mecânica para clivar o wafer ao longo deste plano. Este método praticamente não produz lascas, poeira ou danos à superfície superior, maximiza o número de matrizes por wafer e é ideal para wafers ultrafinos. O corte em cubos de ablação vaporiza o material ao longo da linha de corte com controle preciso. A transição para o corte a laser é uma resposta direta à necessidade de rendimentos mais elevados, maior confiabilidade do dispositivo e capacidade de processar wafers mais finos para embalagens avançadas.

Superando a barreira da dureza: o papel dos sistemas laser avançados

O processamento bem-sucedido de safira e SiC é intensamente sensível aos parâmetros do laser. Um feixe estável e de alto brilho permite foco consistente em um tamanho de ponto minúsculo, concentrando a densidade de energia para iniciar com eficiência a remoção de material e, ao mesmo tempo, minimizar a zona afetada pelo calor (HAZ). Este princípio físico é o que permite cortes estreitos e lascas mínimas. Além disso, o controle amplo e preciso sobre parâmetros como frequência de pulso, largura de pulso e potência de pico permite que os engenheiros de processo ajustem com precisão a entrada de energia para acomodar diferentes espessuras de substrato, orientações de cristal e qualidade de corte desejada.

Engenharia de Superfície e Remediação de Defeitos

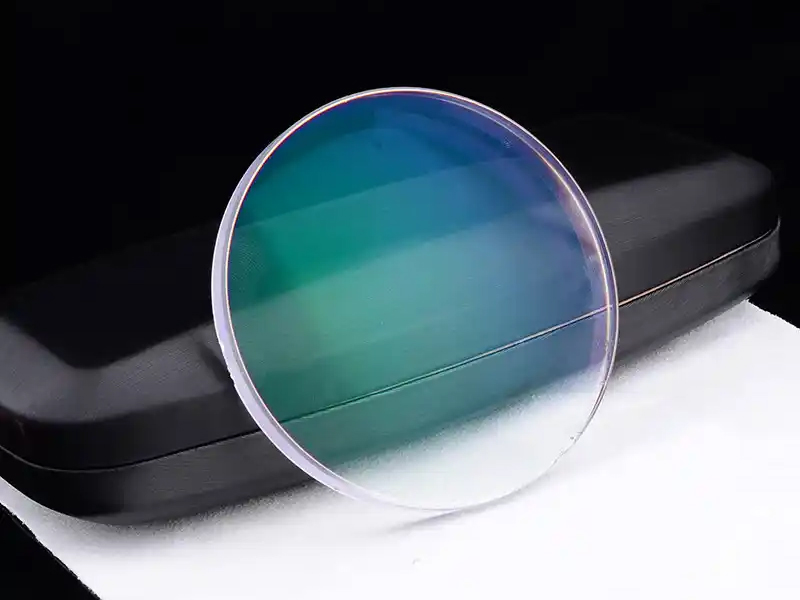

Além da remoção de material bruto, os lasers fornecem um bisturi para modificar as propriedades da superfície e reparar defeitos. A irradiação controlada do laser pode criar padrões em micro e nanoescala na safira para melhorar a extração de luz em LEDs, aumentar a hidrofobicidade ou melhorar a bioadesão. Além disso, feixes de laser focados podem ser usados para recozimento localizado para curar danos de implantação em SiC, ativar dopantes ou suavizar falhas microscópicas em janelas ópticas de safira.

Amplas perspectivas de aplicação em indústrias de ponta

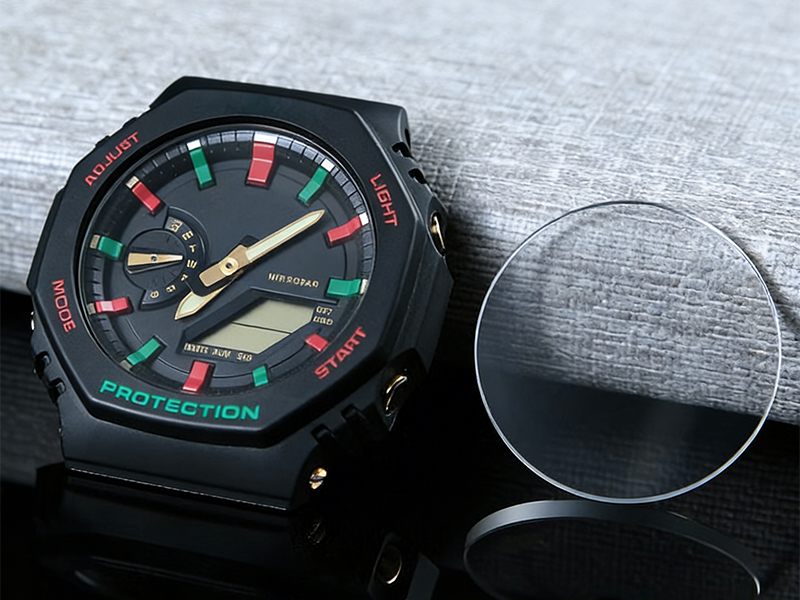

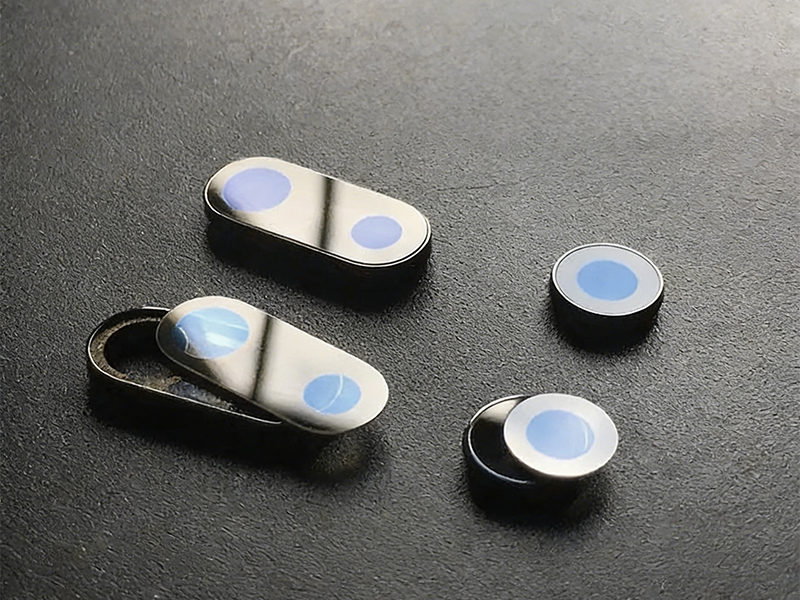

Fabricação de LED (substratos epitaxiais GaN): O corte de safira de baixa perda baseado em laser protege a epitaxia GaN, garantindo brilho e vida útil. Eletrônicos de consumo de última geração: Moldagem precisa e bordas perfeitas combinam estética e resistência. Defesa: Janelas e radomes de nível militar utilizam processamento de controle de profundidade a laser, preservando a resistência e a transparência do material.

Concluindo, o casamento da tecnologia laser com substratos de safira e carboneto de silício representa a pedra angular da fabricação avançada. Ele faz a transição do processamento desses materiais “não processáveis” de um gargalo para um facilitador. Desde microusinagem fundamental e corte em cubos de alto rendimento até funcionalização sofisticada de superfície, os lasers fornecem o conjunto de ferramentas versátil, preciso e controlável necessário. À medida que as indústrias avançam para dispositivos mais miniaturizados, eficientes e fiáveis – desde LED mais brilhantes e chips 5G mais rápidos até sistemas óticos mais resistentes e veículos elétricos mais potentes – os sistemas laser avançados continuarão a ser indispensáveis para desbloquear todo o potencial destes materiais extraordinários, impulsionando as fronteiras da tecnologia.
